دانش نظامی: سامانه ضد پهپاد شاهین
سامانه ضد پهپاد شاهین یک سامانه کششی با هدف شکار پهپادهای کوچک و اهداف کم سرعت به عنوان حلقه آخر پدافندی است. این سامانه برای حفاظت از تاسیسات حیاتی، امنیت مرزی و دفاع هوایی توسط شرکت آسلسان ترکیه طراحی و ساخته شده است.
سامانه ضد پهپاد شاهین دارای سه بخش اصلی الکترواپتیک، نارنجک انداز و ایستگاه کنترل از را دور است. همچنین شاهین امکان هماهنگی با رادار را نیز دارد.

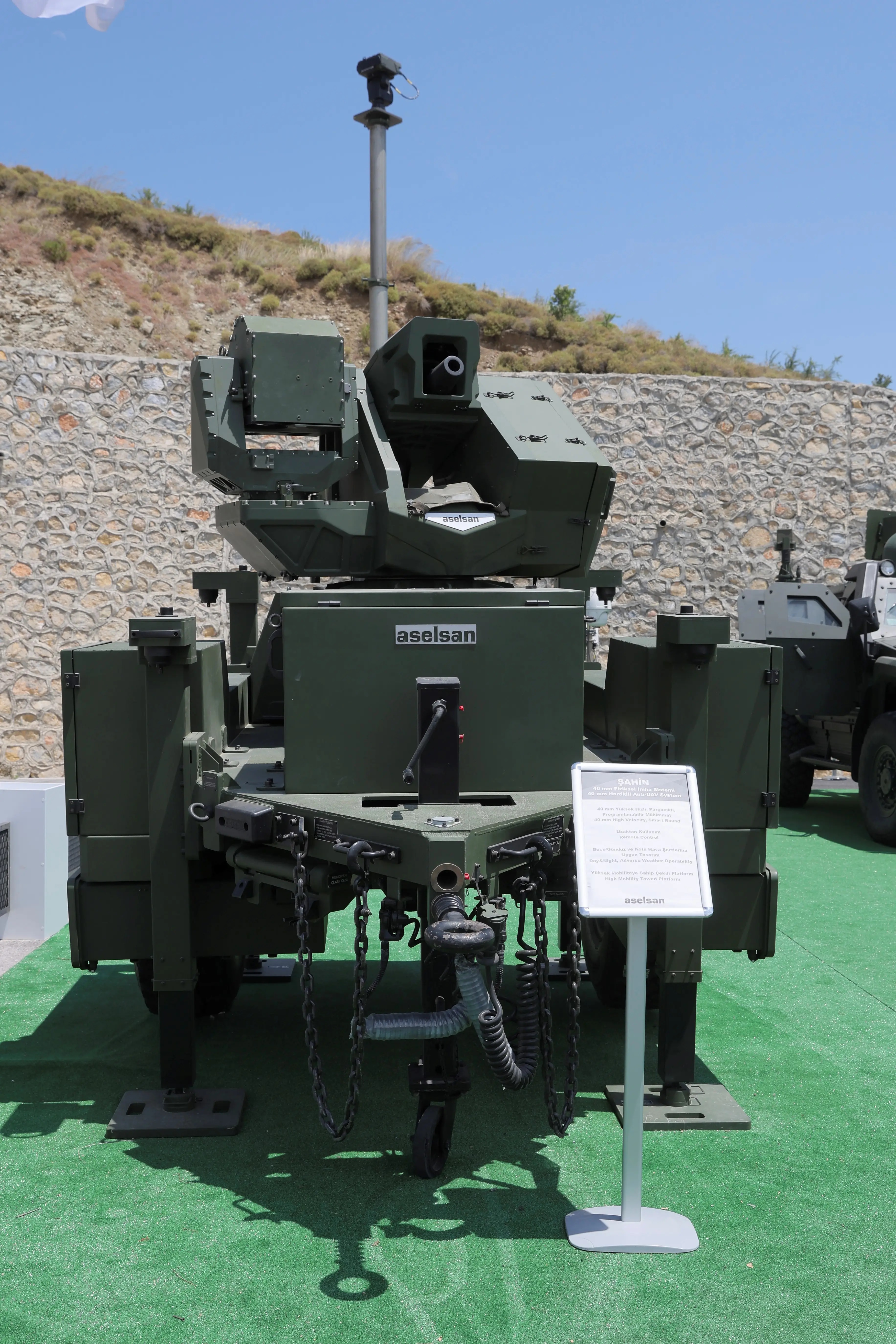

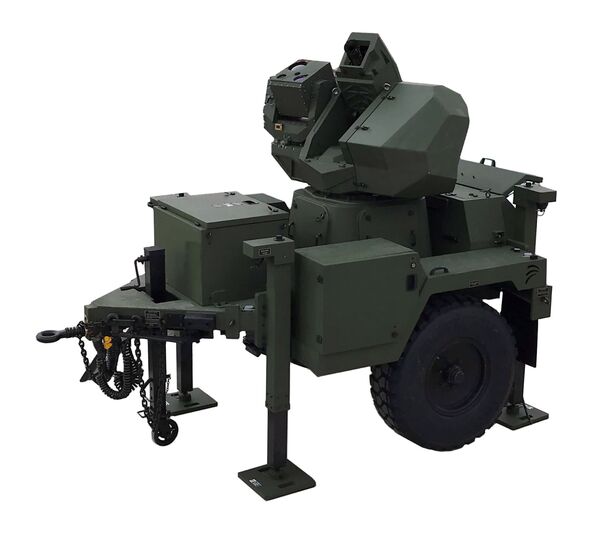

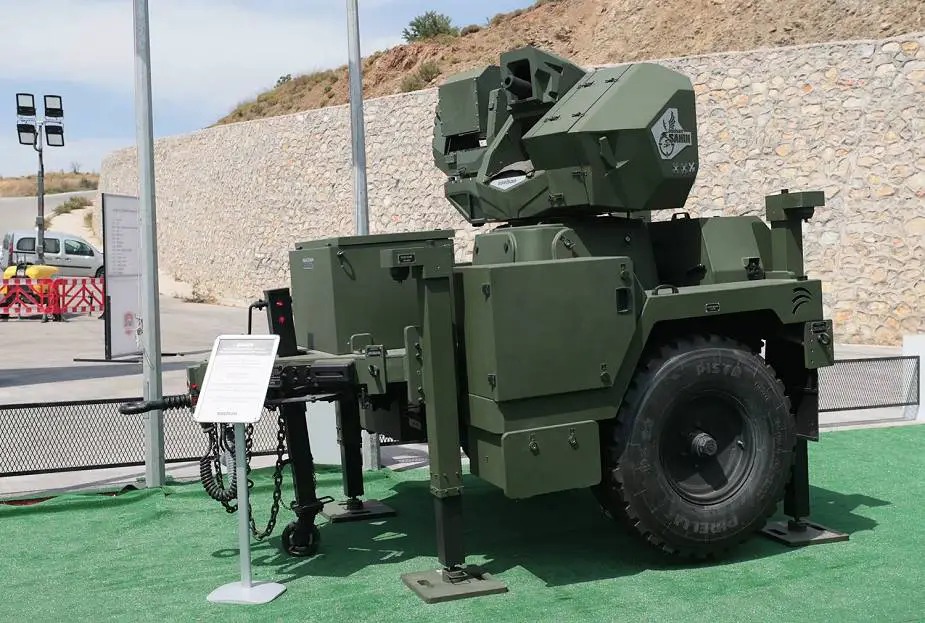

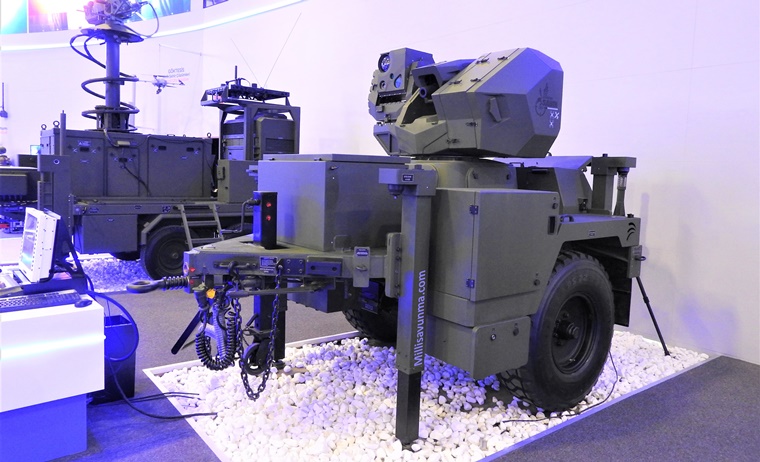

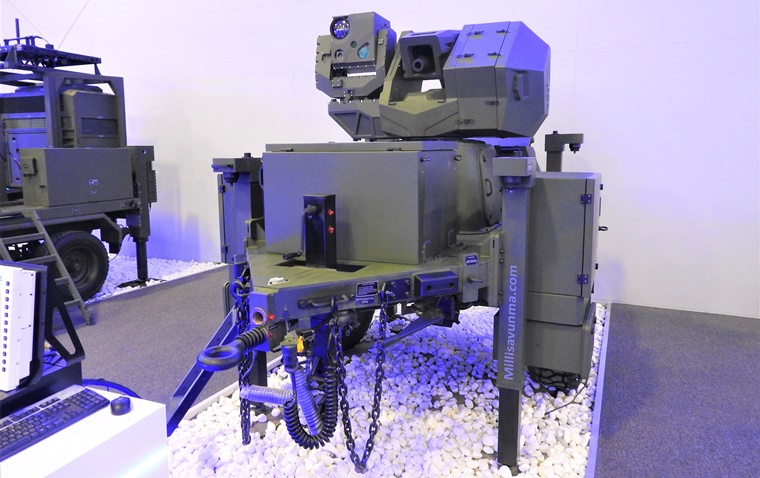

سامانه شاهین بر روی یک تریلر تک محور قرار میگیرد و باید توسط یک کشنده جابجا شود. این سامانه از یک ایستگاه تسلیحاتی شامل: نارنجک انداز ۴۰ میلیمتری MK19Mod3، سامانه الکترواپتیکی و یک خشاب حاوی ۶۴ گلوله ۴۰ میلیمتری ATOM تشکیل شده است.
ایستگاه تسلیحاتی توسط یک سامانه کنترل از راه دور که مشخصات آن منتشر نشده کنترل میشود. ایستگاه تسلیحاتی قابلیت چرخش ۳۶۰ درجه به اطراف و پوشش ارتفاع در زاویه -۱۰ تا +۶۰ درجه را دارد.
سامانه ضد پهپاد شاهین دارای وزن رزمی حدود ۲۵۰۰ کیلوگرم با طول ۳/۷۲ متر، عرض ۲/۴۵ متر و ارتفاع ۲/۶۷ متر است. این سامانه برای فعالیت نیازمند حداقل دو خدمه است که یک تن افسر کنترل بوده و وظیفه انهدام اهداف را با سامانه کنترل از را دور دارد. افسر اسلحه نیز وظیفه نظافت و گلوله گذاری اسلحه را به عهده خواهد داشت. (احتمال استفاده از نیروی سوم برای کمک به افسر اسلحه نیز محتمل به نظر می رسد.)
نارنجک انداز ۴۰ میلی متری MK19 ساخت ایالات متحده آمریکا بوده و از سال ۱۹۶۶ تا به امروز تولید می شود. با توجه به فراگیر بودن و استفاده آن توسط ارتش ترکیه، گزینه مناسب و ارزانی برای توسعه سامانه شاهین محسوب میشود.
بیشتر بخوانید: دانش نظامی نارنجک‌انداز Mk 19
نارنجک انداز MK19 از گلوله‌های هوا انفجاری ۴۰ میلیمتری اتم (ATOM) استفاده می کند. این گلوله های هوشمند در لحظه شلیک بر اساس فاصله و ارتفاع هدف، زمان دریافت می کنند. بعد از شلیک و معادل زمانی که به آن داده شده فیوز گلوله شمارش معکوس را شروع کرده و سپس در آسمان منفجر می شود. واحد کنترل آتش (Fire Control Unit – FCU) در سامانه شاهین وظیفه سنجش زمان و تنظیم گلوله اتم را برعهده دارد. در این مرحله اپراتور وظیفه بررسی هدف، تعیین هدف برای انهدام و شلیک را برعهده دارد. رایانه واحد کنترل نیز بر اساس همین دستورات عمل می کند.
این گلوله ها از جنگ جهانی دوم بر ضد اهداف هوایی به کار گرفته می شوند. با این تفاوت که در نسخه های اولیه زمان انفجار مشخص بود و معمولا بر اساس ارتفاع بمب افکن ها برنامه‌ریزی می شد. در نمونه های جدید همانطور که توضیح داده شد در لحظه شلیک و بر اساس ارتفاع، سرعت و دیگر پارامترها زمان انفجار به گلوله داده می شود. (تمام مراحل زمان دهی توسط یک رایانه به صورت اتومات انجام می شود.)
این سامانه دارای معماری ماژولار است. به این معنی که با وجود واحد کنترل و گلوله های هوشمند میتوان آن را با هر نوع سیستم تعیین هدف و نارنجک انداز ۴۰ میلیمتری خودکار هماهنگ کرد.

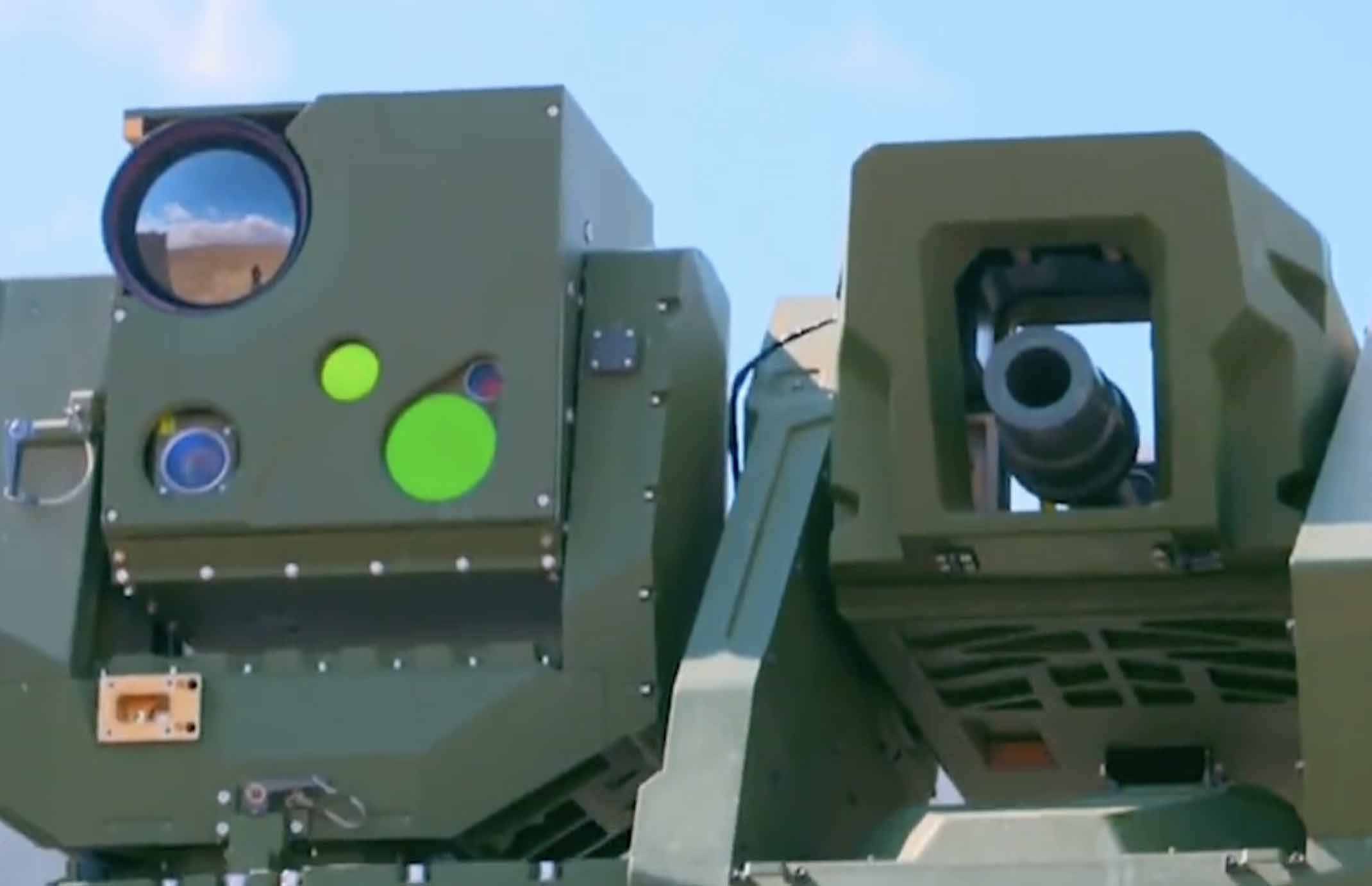

سامانه الکترواپتیکی منصوب بر روی ایستگاه تسلیحاتی ساخت شرکت Görevsayar بوده و شامل دوربین اپتیکی با قدرت زوم بالا، دوربین دید حرارتی و یک فاصله یاب لیزری است. این سامانه وظیفه شناسایی هدف و قفل بر روی آن تا زمان انهدام را بر عهده دارد. به همین دلیل این سامانه تنها توان رهگیری و درگیری با یک هدف را دارد. ویژگی ها و مشخصات سامانه الکترواپتیکی منتشر نشده است. برد موثر سامانه بر علیه پهپادهای کوچک توسط شرکت آسلسان ۷۰۰ متر عنوان شده است. بنابراین حداکثر توان مورد نیاز برای سامانه الکترواپتیکی نباید بیش از ۲ برابر یعنی ۱۴۰۰ متر باشد.
سامانه شاهین علاوه بر سامانه الکترواپتیکال خود توان هماهنگی با رادار را به عنوان سامانه پیش اخطار دارد. به این صورت که سامانه راداری با تعیین هدف و مسیر حرکت آن امکان یافتن بهتر هدف را در بیشترین فاصله برای شاهین فراهم می کند. این امر موجب انهدام هدف در بیشترین فاصله ممکن توسط سامانه شاهین می شود. همچنین سامانه کنترل آتش امکان انجام محاسبات بالستیک را برای موقعیت مشخص شده توسط رادار، برای درگیری با هدف را دارد.

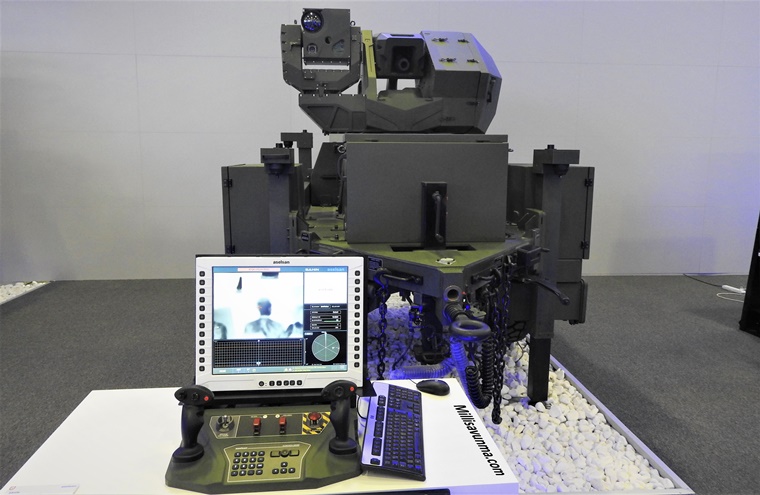

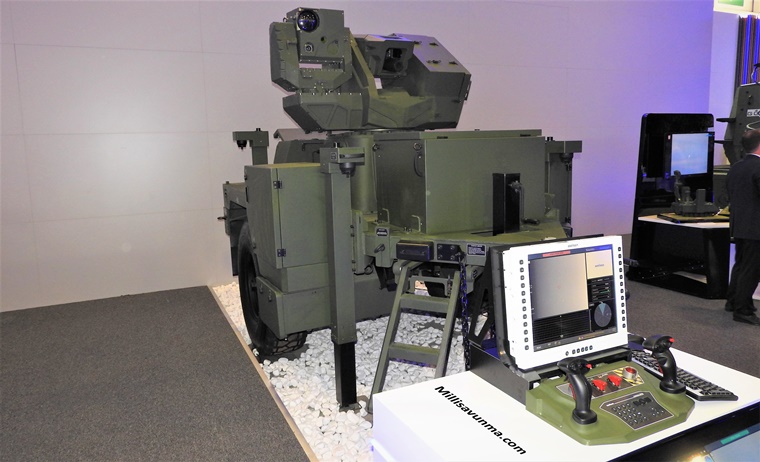

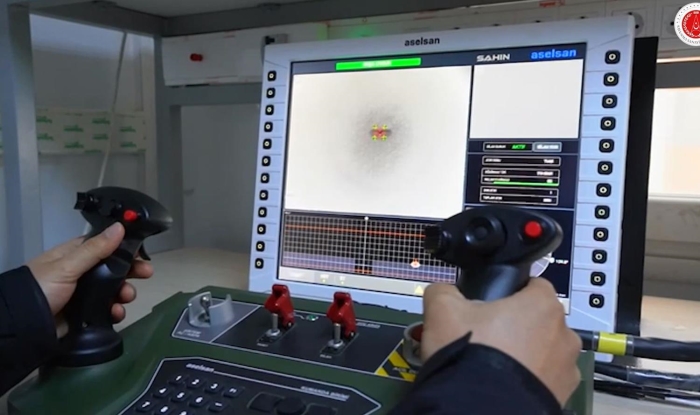

سامانه هدایت و کنترل از راه دور از یک نمایشگر، دو عدد جوی استیک و یک صفحه کلیک تشکیل شده است. این بخش کوچک بوده و در مکانهای مختلف قابل راه اندازی است. این سامانه به وسیله یک دستگاه ارتباطی بدون سیم و یک رایانه به شاهین متصل شده اطلاعات را دریافت نموده و دستور شلیک را می دهد.
با توجه به وجود بخشهای مختلف در سامانه شاهین که نیازمند مصرف برق زیادی است. این سامانه از چندین باطری قابل شارژ برای راه اندازی اجزای مختلف استفاده می کند.
مشخصات سامانه ضد پهپاد شاهین :
نوع: پدافند هوایی کوتاه برد
تولیدکننده: شرکت آسلسان (ASELSAN)
کشور سازنده: ترکیه
ورود به خدمت: ۱۷ جولای ۲۰۲۲
طول: ۳/۷۵ متر
عرض: ۲/۴۵ متر
ارتفاع: ۲/۶۷ متر
خدمه: ۲ تا ۳ نفر
وزن: ۲۵۰۰ کیلوگرم
برد موثر: ۷۰۰ متر
برد سامانه الکترواپتیک: حدود ۱۴۰۰ متر
تعداد آتشبار: یک واحد مستقل
مهمات: نارنجک انداز ۴۰ میلیمتری خودکار MK19
منابع:
Turkey receives first Sahin counter-UAV system
ASELSAN’s Anti-UAV System Şahin Passed the Acceptance Tests
Turkish Armed Forces Receives First Sahin Counter-Unmanned Aerial Vehicle System
New Sahin 40mm counter drone weapon system enters into service with Turkish army
